1， 工作原理：

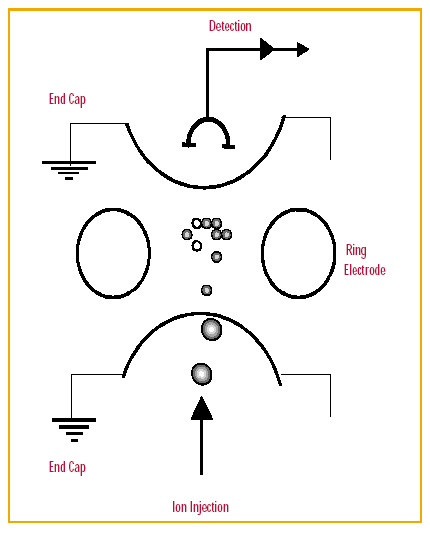

离子阱由一个环形电极再加上下各一的端盖电极构成。离子阱首先在阱中储存离子，在环形电极和两个端盖电极上加射频电压使离子流在阱中形成稳定的振荡状态。为了进一步提高灵敏度和分辨率，通过加入惰性氦气使阱中真空保持在2×10^-3torr甚至更高，氦气与离子发生低能碰撞，降低离子的能量，使阱中离子云振荡到阱的理论中心区域并形成稳定的振荡状态。通过调节环形电极RF值或端盖电极，也可以同时调节两个电极上的电压，射频电压开始扫描，陷入阱中的离子则会按m/z由低到高依次从底端离开环形电极，从而被检测器检测。

离子阱质谱的采集方式：

l 连续改变电极电压使离子在阱中能量增加，形成不稳定运动轨迹的离子m/z由低到高从阱中依次排斥出阱外被检测器检测到，完成一级质谱分析。

l 在阱中仅储存特定质荷比的离子，剔除其它质荷比的离子后再检测此特征离子。

l 在阱中仅储存一个特征离子，储存离子在阱中振荡发生碰撞解离形成碎片后再全扫描，完成子离子扫描方式。由于MS/MS都是在阱中完成而时间不同，所以离子阱又称为时间串联MS/MS。

l 继续重复以上MS/MS过程，离子阱可连续完成大于二次质谱的多极质谱分析MSⁿ。

线性离子阱是在传统离子阱基础上发展而来的一种新型离子阱技术。与传统离子阱相比，线性离子阱技术具有多项显著优势。传统离子阱是三维结构设计，物理空间有限，离子容量低。当离子数量较多时，离子间库仑排斥力（空间电荷效应）会导致质谱灵敏度及分辨率下降，信号失真。线性离子阱是二维四极场结构，其通过结构创新解决了传统阱的核心瓶颈，四根杆状电极构成的矩形结构提供更大的离子存储空间，显著提升离子容量（约10倍以上），减少空间电荷效应，提高定量分析的准确性、灵敏度及线性范围。

2，技术优势：

1）离子选择性好

离子阱通过精确控制电场参数，可以选择性地捕获、隔离和分析特定的离子并产生多级碎片。在复杂混合物分析中，这一特性有利于排除干扰离子，提高分析的准确性和灵敏度。

2）可实现多级质谱分析

离子阱技术允许对捕获的离子进行多次碰撞诱导解离（CID）等操作，实现多级质谱（MSⁿ）分析。通过对母离子进行多次裂解，可以获得丰富的碎片离子信息，从而深入了解分子的结构和组成。

3）灵敏度高

能够长时间捕获离子，增加了离子与检测器相互作用的时间，从而提高检测的灵敏度，可以检测极低浓度的样品，在痕量分析领域具有重要应用价值。

4）体积小、成本较低

离子阱质谱的体积相对较小，结构相对简单，制造成本和运行成本也较低，适合在不同规模的实验室和现场检测中使用。

3，应用场景

1）可用于有机化合物化学结构分析及鉴定。利用离子阱的多级质谱能力，通过分析化合物的分子离子及碎片离子的质荷比和相对丰度，推断化合物的分子结构、化学键连接方式和官能团信息。在药物研发中，可用于新合成药物的结构确证。

2）可用于药物的质量控制、药代动力学研究和药物代谢产物鉴定。可以准确测定药物的纯度、含量和杂质成分，研究药物在体内的吸收、分布、代谢和排泄过程，鉴定药物的代谢产物及其结构，为药物的安全性和有效性评价提供依据。

3）在临床诊断领域，可用于疾病标志物的检测和诊断等；
